Portes piétonnes et de garage

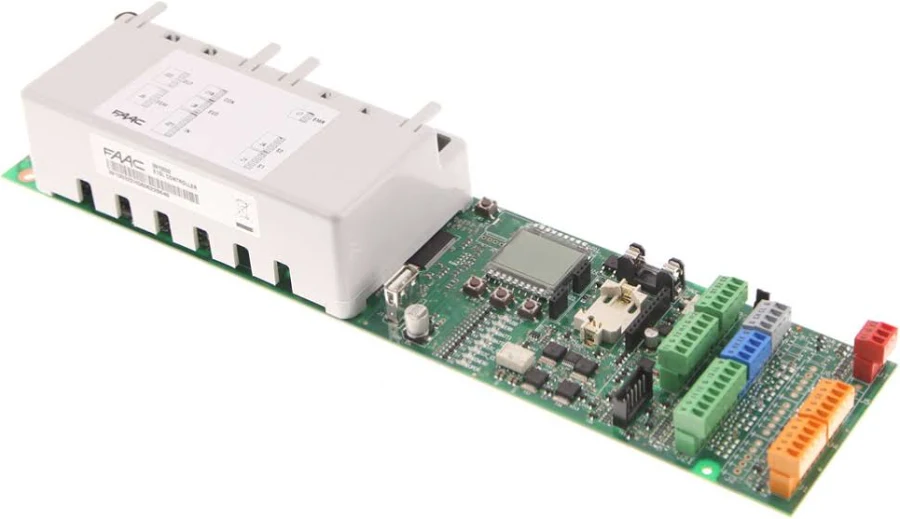

Carte électronique FAAC E2SL : le module de commande qui pilote les portes piétonnes coulissantes automatiques FAAC A1000 et A1400 AIR. Cette platine de rechange se monte à la place de la carte d'origine et rend à la porte toutes ses fonctions : mouvement des vantaux, sécurités, modes de fonctionnement et diagnostic.
Ce qu'il apporte
- Remise en service d'une porte en panne : la carte s'installe dans les automatismes A1000 et A1400 AIR, puis se règle sur le modèle de porte au démarrage.
- Sécurité conforme EN 16005 : détection d'obstacle à l'ouverture et à la fermeture, surveillance des capteurs de protection et mouvement Low Energy.
- Économies d'énergie : la fonction Energy Saving lit le sens de passage et raccourcit les temps d'ouverture pour limiter les échanges d'air.
- Programmation sur place : afficheur et boutons sur la carte pour les réglages de base, sélecteur SDK EVO ou Simply Connect pour la programmation avancée, port USB pour les mises à jour de firmware.
- Gestion complète des accessoires : batterie de secours, bloc moteur avec surveillance, verrou, sélecteurs de fonctions LK EVO, KS EVO et SDK EVO, photocellules XFA, entrées et sorties configurables, liaison INTERCOM pour les sas (Interlock) et les portes couplées.
Caractéristiques techniques
- Alimentation de la carte : 36 V, 4 A, fournie par le bloc d'alimentation switching de l'automatisme (réseau 230 V~ +6 % / -10 %)
- Moteur : sortie pour moteur 36 V avec codeur, second moteur via la carte DM sur les versions à double moteur
- Alimentation des accessoires : 24 V, charge totale 1 A maximum (hors SDK EVO)
- Sorties configurables : O1 et O2, sortie relais O2 limitée à 2 A sous 24 V
- Verrou piloté : dispositif bistable 24 V, 1,3 A maximum
- Pile horloge : lithium 3 V CR2032 (non fournie)
- Automatismes compatibles selon FAAC : A1000, A1400 AIR, RKE 1400, SF1400, GBF1500
- Environnement des portes A1000 et A1400 AIR : -20 °C à +55 °C, IP23 (usage intérieur uniquement)
Bon à savoir
- La carte est livrée seule : le bloc d'alimentation switching, le sélecteur de fonctions SDK EVO, la batterie de secours et la pile CR2032 ne sont pas compris.
- Après remplacement, un SETUP est obligatoire : choix du modèle de porte, chargement des valeurs par défaut, puis apprentissage de la course. Sur les portes à double moteur (A1400 AIR DM), une carte DM doit être montée sur l'E2SL.
- Référence constructeur FAAC 63003484 : l'E2SL succède à la carte E1SL (63001000) et se raccorde au même bloc d'alimentation.
- Pose et mise en service par Dom Automatismes en Martinique, Guadeloupe et Guyane.
