Motorisation de portails

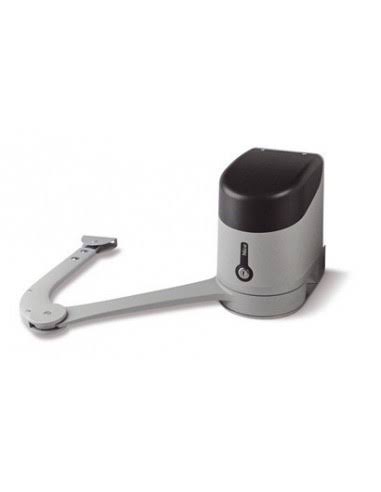

Nice Hyke HK7024 : motoréducteur électromécanique à bras articulé avec logique de commande intégrée, pour motoriser un vantail de portail battant en usage résidentiel ou intensif. Vendu moteur seul, il entraîne un vantail jusqu'à 3,5 m ou 330 kg et pilote, si besoin, le second moteur HK7224 d'un portail à deux vantaux.
Ce qu'il apporte
- Bras articulé anti-cisaillement : bras en aluminium, montage en applique à l'extérieur du pilier ; pose possible avec bras en longueur réduite quand la place manque (ouverture limitée à 90°).
- Logique de commande intégrée : reconnaissance automatique de la course, des dispositifs BlueBUS et du nombre de moteurs ; ralentissements, ouverture piétonne et 6 vitesses programmables.
- Sécurité : détection d'obstacles par limiteur de force, encodeur, entrée STOP à reconnaissance automatique (contact NO, NF ou résistance 8,2 kΩ).
- Prêt pour l'autonomie : logement pour batterie tampon PS124 (option) et prévision pour le kit solaire Solemyo SYKCE ; consommation en veille inférieure à 30 mW.
- Déverrouillage manuel à clé : manœuvre du vantail à la main en cas de coupure de courant ; compteur de manœuvres avec avis de maintenance.
Caractéristiques techniques
- Alimentation de la logique : 230 V~ (±10 %) 50/60 Hz ; moteur à courant continu 24 V
- Puissance maximale absorbée au couple nominal : 300 W ; courant maximal 1,5 A
- Couple : 500 Nm au démarrage, 120 Nm nominal
- Vitesse à vide : 1,5 tr/min, réglable sur 6 niveaux (de 100 à 30 %)
- Limites d'emploi : vantail jusqu'à 3,5 m (poids jusqu'à 200 kg) ou jusqu'à 330 kg (largeur jusqu'à 1,8 m)
- Fréquence maximale : 40 cycles/heure (25 cycles/heure à la température maximale) ; fonctionnement continu 7 min maximum
- Durabilité estimée : 150 000 à 500 000 cycles selon les conditions d'installation
- Indice de protection : IP 54
- Température de fonctionnement : -20 °C à +55 °C
- Encombrement : 210 × 290 mm, hauteur 320 mm ; poids 10,5 kg
- Sorties de la logique : clignotant 12 V 21 W (LUCYB), serrure électrique 12 V 15 VA, voyant portail ouvert 24 V 4 W, BlueBUS jusqu'à 15 unités
- Connecteur SM pour récepteur radio Nice (SMXI, OXI, OXIFM) ; entrée antenne 50 Ω
Bon à savoir
- Vendu moteur seul : télécommandes, photocellules, feu clignotant et batterie PS124 ne sont pas compris. Pour un portail à deux vantaux, ajouter le moteur HK7224 sans logique, piloté par ce HK7024.
- Compatible avec les systèmes Nice Opera, BlueBUS et Solemyo (alimentation solaire) ; programmation avancée possible par l'unité Oview.
- Pose et mise en service par Dom Automatismes en Martinique, Guadeloupe et Guyane.
